directional valve; servo performance with feedback

Proportional; directional valve; size D03 NG6; servo performance with feedback

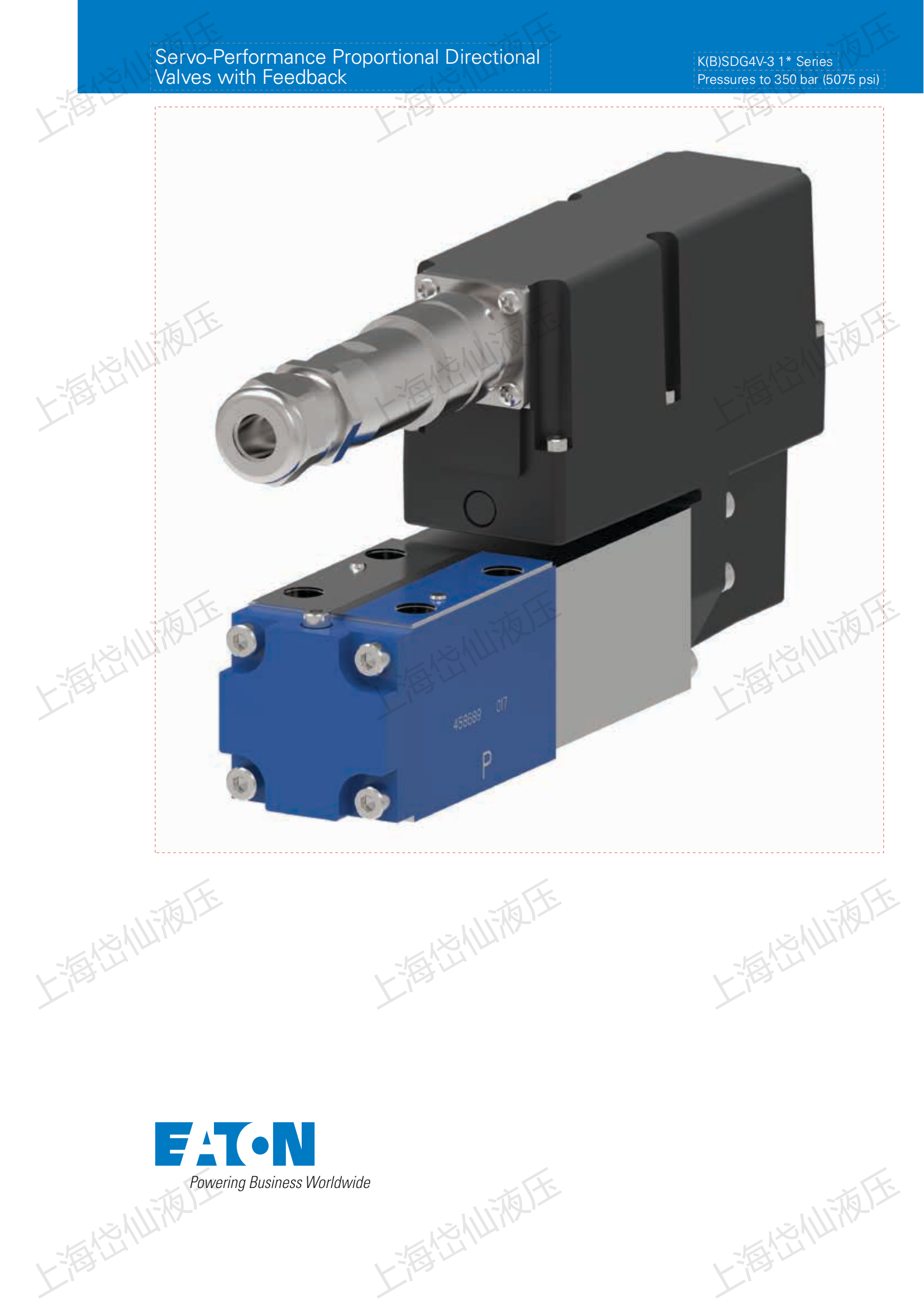

EATON VICKERS 02-157587 KSDG4V-3-92L-12-M-U1-H7-11

带反馈的比例方向控制阀
K(B)SDG4V-3, 1系列压力至 350 bar (5075 psi)

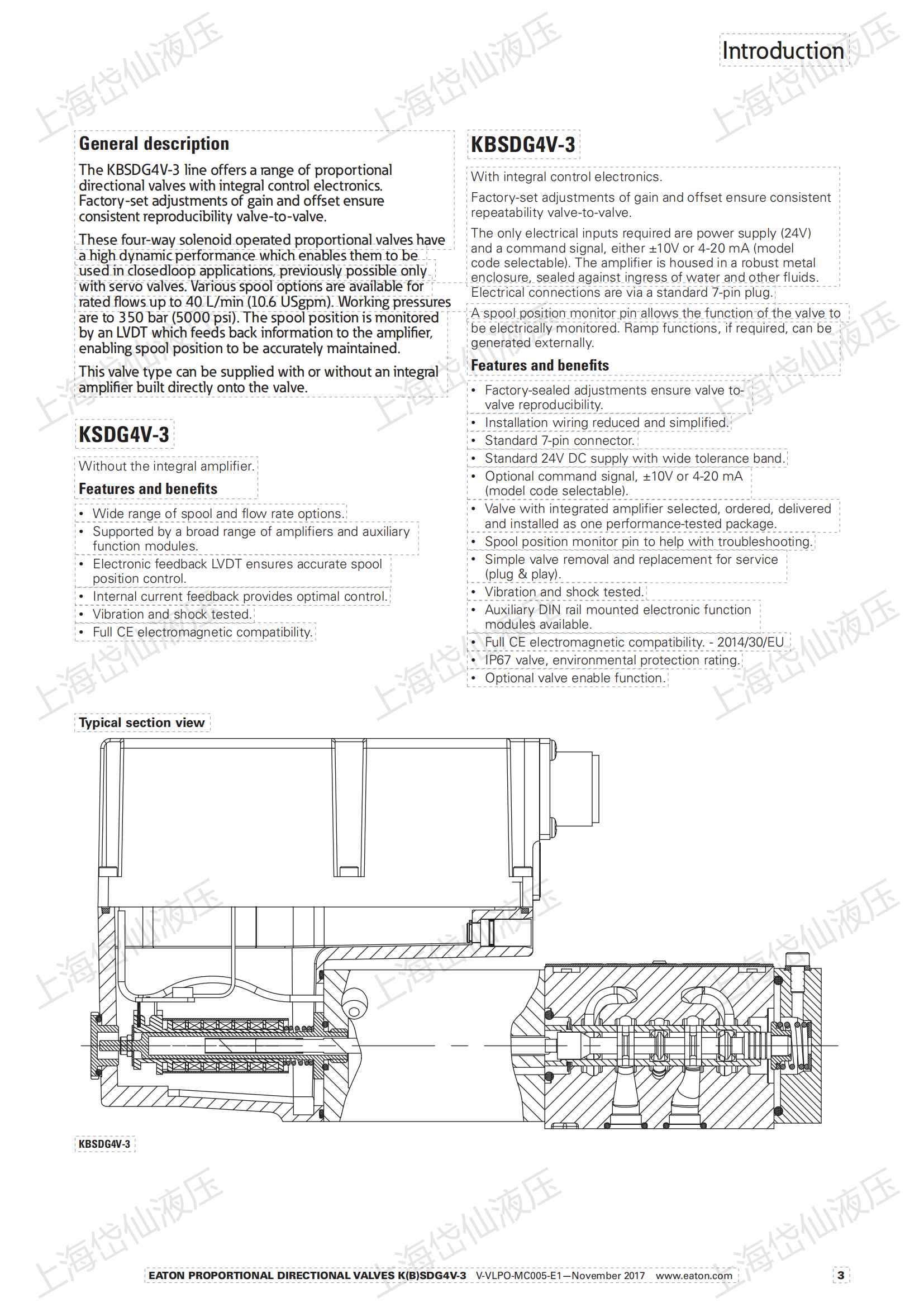

这些四通电磁铁控制的比例阀拥有很好的动态特性，因此可用于闭环回路中，而以前只能使用伺服阀。流量低于 40 L/min(10.6 USgpm) 时，有各种阀芯选项供选择。工作压力至 350 bar (5000 psi)。通过一个差动变压器检测阀芯的位置并将信息反馈至放大器，从而能够精确地保持阀芯的位置。这种阀供货时可带有或不带直接安装在阀上的内装放大器。

KSDG4V-3不带内装放大器。

特征和优点

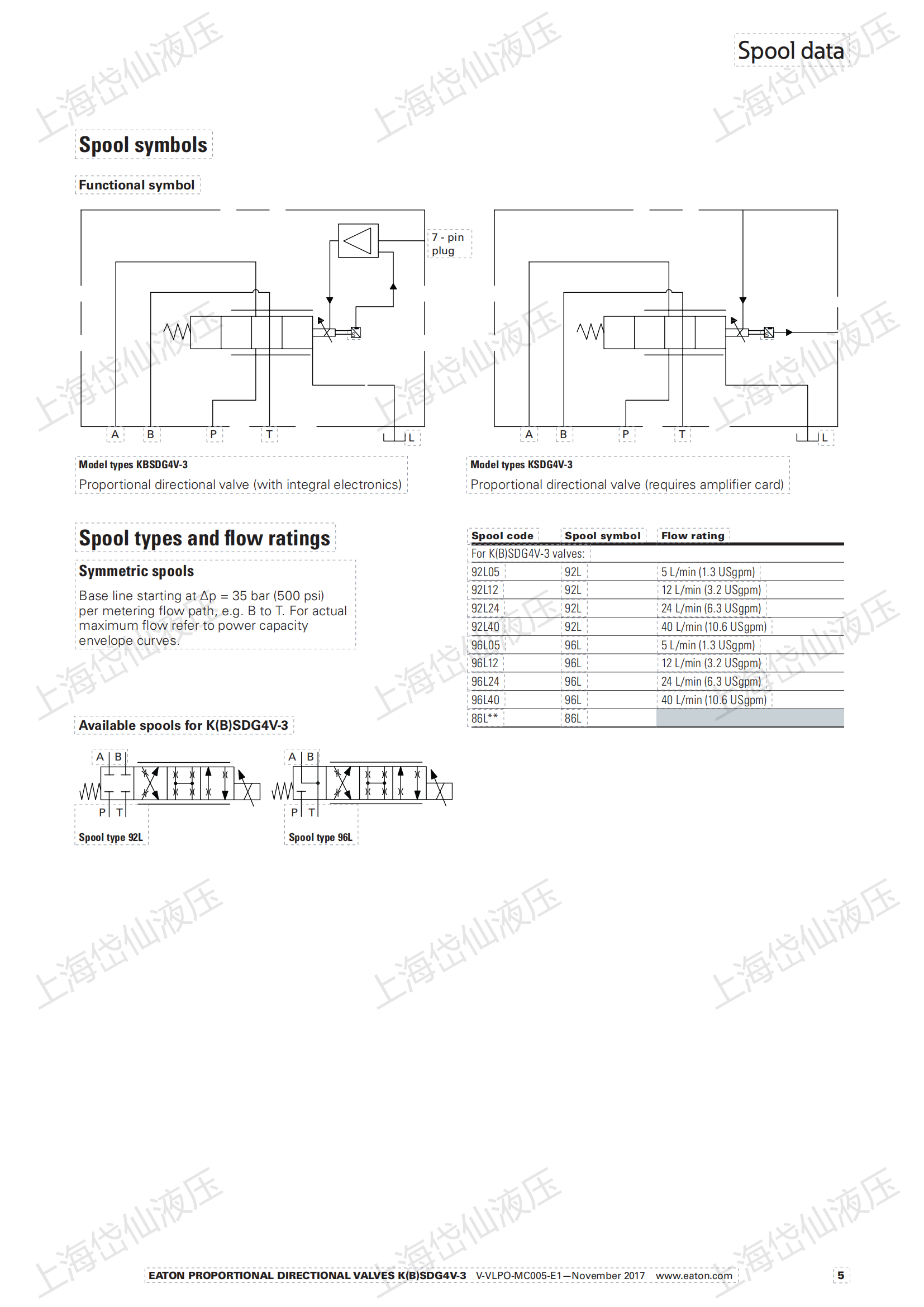

阀芯和流量选则范围广。
有范围很广的放大器和辅助功能模块所
支持。
电气反馈差动变压器确保了精确的阀芯
位置控制。
内置电流反馈确保了最佳控制。
经过振动和冲击测试。
完备的 CE 电磁相容性。

KBSDG4V-3带内装控制电子电路。

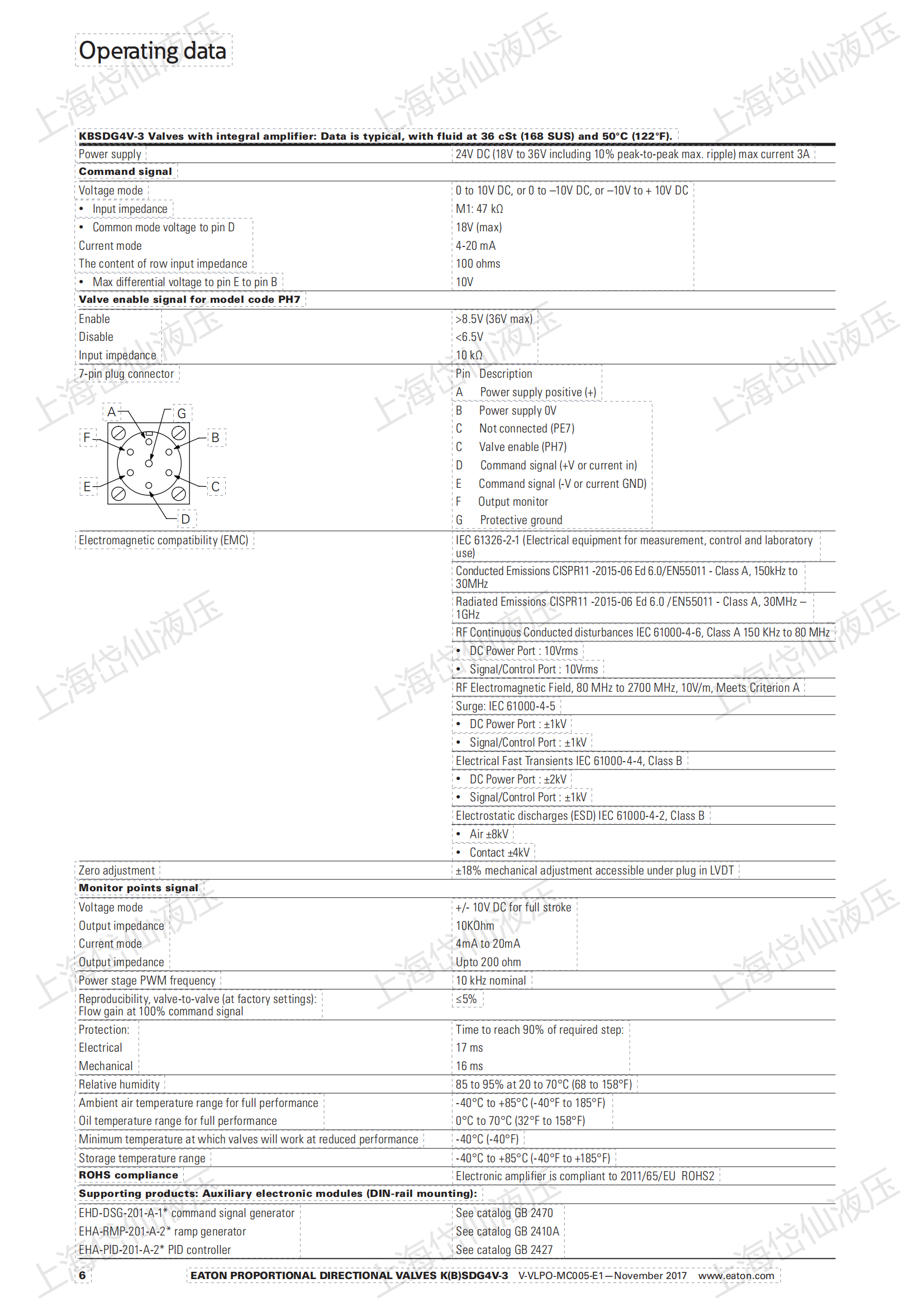

对增益、阀芯死区补偿以及偏置的工厂设置调整确保了阀与阀之间的很好的重复性。所需的电气输入仅仅是电源 (24V) 和电压为±10V 的指令信号。放大器安装在坚固的金属罩内，被密封起来以防止进水或其他油液。电气连接通过标准的 7 针插头实现。阀芯位置检测器引脚使得能够从电气上检测阀的状态。如果需要的话，斜坡函数可以在外部生成。

特征和优点

阀和内装放大器作为一个性能经过测试
的组件来选择、订货和交货。
阀芯位置检测器引脚有助于故障诊断。
维修时阀的拆卸和更换方便 (即插即用)。
经过振动和冲击测试。
有辅助的 DIN 轨条用于安装电气功能
模块。
完备的 CE 电磁相容性。
符合 IP67 等级的阀环境保护。
有增强阀功能的选项。
工厂调整后加封以提高阀与阀之间的重复性。
减少和简化了安装接线。标准的 7 针接头。
标准的直流 24V 电源有很宽的允差带。
标准的直流 ±10V 指令信号。

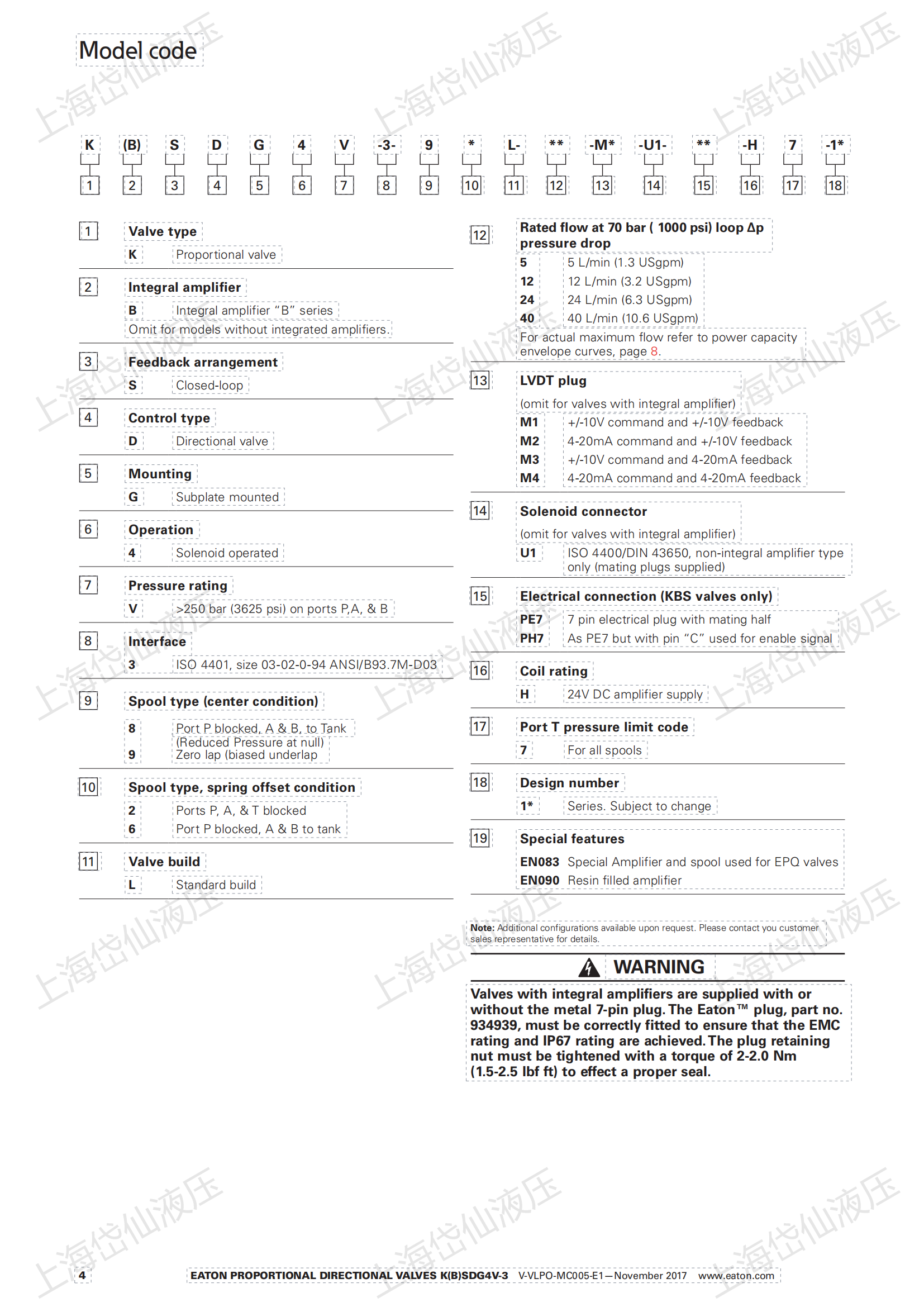

阀型式
K – 比例阀
内装放大器
B – "B" 系列内装放大器
不带内装放大器时省

05 – 5 L/min (1.3 USgpm)
12 – 12 L/min (3.2 USgpm)
24 – 24 L/min (6.3 USgpm)
40 – 40 L/min (10.6 USgpm)

M – 标准的差动变压器 (供货时带有相配的插头)

PC7 不带插头的 7 针接头
PE7 带插头的 7 针接头
PH7 与 PE7 相同只是管脚 "C" 用于启用信号
PR7 与PC7 相同只是管脚 "C" 用于启用信号

EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-157887 KSDG4V-3-92L-05-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-157587 KSDG4V-3-92L-12-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-157588 KSDG4V-3-92L-24-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-156041 KSDG4V-3-92L-40-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-310932 KSDG4V-3-96L-05-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-311813 KSDG4V-3-96L-12-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-310840 KSDG4V-3-96L-24-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 02-310817 KSDG4V-3-96L-40-M-U1-H7-11
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00019A KBSDG4V-3-92L-05N-M1-PC7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00001A KBSDG4V-3-92L-05N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00015A KBSDG4V-3-92L-05N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00025A KBSDG4V-3-92L-12N-M1-PC7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00004A KBSDG4V-3-92L-12N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00013A KBSDG4V-3-92L-12N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00022A KBSDG4V-3-92L-12N-M2-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00017A KBSDG4V-3-92L-12N-M2-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00012A KBSDG4V-3-92L-24N-M1-PC7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00005A KBSDG4V-3-92L-24N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00007A KBSDG4V-3-92L-24N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00027A KBSDG4V-3-92L-24N-M2-PC7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00023A KBSDG4V-3-92L-24N-M2-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00010A KBSDG4V-3-92L-40N-M1-PC7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00002A KBSDG4V-3-92L-40N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00003A KBSDG4V-3-92L-40N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00006A KBSDG4V-3-92L-40N-M2-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00018A KBSDG4V-3-96L-05N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00028A KBSDG4V-3-96L-05N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00011A KBSDG4V-3-96L-12N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00014A KBSDG4V-3-96L-24N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00016A KBSDG4V-3-96L-40N-M1-PE7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00008A KBSDG4V-3-96L-40N-M1-PH7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00021A KBSDG4V-3-96L-40N-M1-PR7-H7-12
EATON VICKERS DANFOSS 伊顿威格士丹佛斯 859AN00020A KBSDG4V-3-96L-40N-M2-PH7-H7-12
